Весомая доля пожаров и республике происходит из-за нарушения правил эксплуатации электросетей и электрооборудования. Такая ситуация объясняется общим ростом энерговооруженности жилых и общественных зданий при неизменном наличии фактов несвоевременного обслуживания электроустановок, износа электрооборудования и электропроводки, что приводит к возникновению дугового пробоя (искрения).
Дуговой пробой (искрение) возникает в результате нарушения контакта, внешнего повреждения или износа изоляции электропроводки и оборудования, некачественно выполненных электромонтажных работ. Источником искрения также могут быть электроприборы, не соответствующие нормативным требованиям.

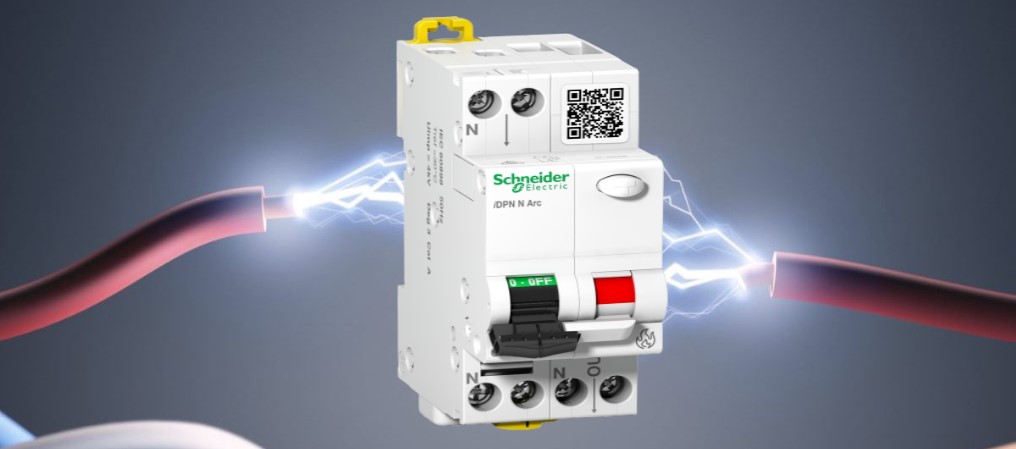

Для предотвращения возгораний в электроустановках и повреждений электрооборудования, вызванных возникновением дугового пробоя (искрения), существует эффективное решение — устройство защиты от дугового пробоя (УЗДП).
УЗДП — устройство, «предназначенное для автоматического отключения электрической цепи при обнаружении опасного искрения (дугового пробоя), которое может привести к возгоранию и пожару. Устройство непрерывно анализирует большое количество параметров работы электрической сети: ток, напряжение, частота, наличие высокочастотных помех, других характерных признаков искрения и, в случае распознавания пожароопасных проявлении, за миллисекунды отключает защищаемый участок электрической цепи от внешних питающих сетей.
Рассмотрим более подробно явление дугового пробоя (искрения) и почему установка УЗДП необходима, в дополнение к привычным нам аппаратам зашиты. Различают два вида дугового пробоя: параллельный и последовательный. Параллельный возникает вследствие нарушения изоляции между фазным и проводником заземления, в том случае ток дуги идет параллельно нагрузке отсюда название «параллельный» пробой.
В последовательном дуговом пробое, ток дуги, возникающей в месте нарушения контакта или дефекта проводника, идет также и через нагрузку. Многие из нас сталкивались с этим явлением — это тот самый «шум» плохого контакта в выключателе или розетке.
С точки зрения потребителя между этими видами пробоя нет особой разницы, и там, и там возникает дуга между элементами электропроводки, которая может стать причиной пожара, разница есть с точки зрения технических средств обнаружения пробоя и алгоритмов обработки сигналов.
Повышенная опасность последовательного дугового пробоя заключается в том, что он не приводит к увеличению тока, протекающего в аварийном участке цепи, и не приводит к появлению тока утечки. Именно это делает невозможным обнаружение последовательного пробоя автоматическими выключателями и/или устройствами защитного отключения (УЗО).
Пожароопасность дугового пробоя в электропроводке обусловлена не только воздействием тепловыделения дуги и возможным разлетом искр, но и тем, что под действием этого тепловыделения происходит карбонизация изоляции проводов в месте, примыкающем к дефектному контакту. В результате материал изоляции теряет свои свойства и постепенно из диэлектрика становится проводником.
При падении изолирующих свойств до некоторого предела, возникает неполное короткое замыкание — тип короткого замыкания, сила тока в котором достаточно велика для повреждения проводов и возникновения пожара, но недостаточна для мгновенного срабатывания автоматического выключателя. ВАЖНО!
УЗДП не дублируют работу автоматических выключателей и/или УЗО и не заменяют их. УЗДП рекомендовано использовать вместе с УЗО, автоматическими выключателями и другими системами защиты.
Вячеслав Веремеев, инспектор Петриковской районной энергогазинспекции.
